Педали (авиационные)
| |
=SUG=Ti-j | Дата: Пятница, 01.08.2008, 17:47 | Сообщение # 1 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| Выкладываем фотки и описания купленных педалей, а также рассказываем о том как сделать авиапедали самому. Я себе педали делал сам, сейчас планирую их палость модернизировать. Будет фотик нормальный, обязательно сфоткаю.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=pikas | Дата: Суббота, 02.08.2008, 23:32 | Сообщение # 2 |
Группа: Штаб
Сообщений: 220
Статус: Offline
| педали..весч оччень нужная в нашем деле...вот плиз расскажи в ентой ветке вкратце что нужно чтоп самому их замутить...у мя палюбас лаве на магазинные не буит а так...может ето не настолько сложно как я се представляю
Заместитель Командира по Вооружению =Суровые Гансы=
|
|
| |
=SUG=Ti-j | Дата: Воскресенье, 03.08.2008, 10:30 | Сообщение # 3 |
Группа: Штаб
Сообщений: 365
Статус: Offline

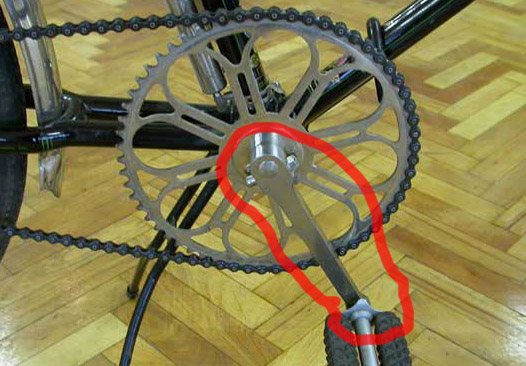

| тяжело без фотографий... Для начала понадобится электроника из джоя. Я взял от старого. Электроника там уже шалила, но одна ось работала нормально, собственно больше и не надо. Выкидываешь родной резистор из джоя и ставишь советский за 10руб. Дальше самое сложное. Тебе надо собрать сами педали. Конструкций в инете дофига. Моя конструкция не самая сложная, но думаю есть и более простые. Я купил 2 велосипедных шатуна (левые, без звёздочки) Если кто не знает, это шатун: Один шатун пришлось модернизировать. Отпилил дырку, в которую вставляется втулка. В результате 2 шатуна должы быть скреплены как на рисунке, зелёным обозначено место сварки. Я планировал всё это прикрепить к кареточному узлу, но получилось подругому. Купил втулку с подшипниками, а вместо каретки у меня была труба, обработанная на станке. Выглядит это премерно так (в разрезе) Чёрный - труба, Жёлтый - вал, Синий - подшипники. Но проще найти нормальный каретный узел, вроде такого Общий вид конструкции, извините, что от руки и без проекционных связей )) К самим педалям я пределал ризинки, чтобы они (педали) всегда оставались в горизонтальном положении и чтоб шатуны возвращались в нейтральное положение. Потом фотки добавлю.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=pikas | Дата: Воскресенье, 03.08.2008, 23:38 | Сообщение # 4 |
Группа: Штаб
Сообщений: 220
Статус: Offline
| ааапчеее я в шоке...какая конструкция(респект однако) ...блин надо собирать ето...шатуны педали есть...замутить в принципе смогу...втулка тоже имеется...а что есть резистор?)))...просто я в таких делах ни секу аапче(((
Заместитель Командира по Вооружению =Суровые Гансы=
|
|
| |
=SUG=ZuB | Дата: Понедельник, 04.08.2008, 00:52 | Сообщение # 5 |
Группа: Проверенные
Сообщений: 54
Статус: Offline
| Давай Тиджи мы тебе все комплектующие и 2 бутылку, а ты на 2шт пидалей. Скоко денег на всё это потратил?
PER ASPERA AD ASTRA - Через терни к звёздам
|
|
| |
=SUG=Ti-j | Дата: Понедельник, 04.08.2008, 12:27 | Сообщение # 6 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| Сварку мне почти бесплатно сделали, мастер брать не чё не хотел, но бутылку самогона я всё-таки оставил. Трубу тож сделали бесплатно, но ооочень долго (месяца 2 ждал -ппц) Шатуны рублей на 100 наверно Реинки для возврата, в газетном киоске. 15 рублей и запас лет на 200 )) Резистор у себя нашёл. Железки - у дедушки на балконе )) Про резистор... Если конкретнее, то переменный резистор. Резистор служит для регулировки величины сопротивления. Напряги мозг, вспомни школу, закон ома, сопротивление.... Я себе поставил резистор 150 кОм, но обычно рекомендуют 100кОм. Ещё один момент: вал (руччку) обычного резистора можно повернуть больше чем на 360 градусов (между двумя крайними положениями). А педали вращаются примерно на 30-60 градусов. Получается, что вы не сможите вдавив педаль до упора получить токой-же эффект от руля направления. Это исправить можно так: 1) сделать передаточный механизм (сложный вариант) 2) подобрать резистор с нужным углом поворота вала (легко, но фиг найдёш) 3) Исправить это програмно в драйверах или самой игре (это мой вариант) У меня есть такие дровишки на Logitech. Вроде они подходят ко всем джоям этой фирмы. Правда значения приходилось вбивать каждый раз при запуске, у мну не сохранялись настройки (мож я туплю, а мож виста...), но эт не сложно, всего 3 цифры.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=pikas | Дата: Понедельник, 04.08.2008, 13:09 | Сообщение # 7 |
Группа: Штаб
Сообщений: 220
Статус: Offline
| опчим...начал раскидывать мозгом и пошарил в гараже...нашел старую раму от ляса от нее выпелю нах весь узел кареточный со втулкой...ибо сварщиков знакомых нед нашел полую трубку как раз длинной чуть более пары свареных шатуноф...также нашел шелезяку г-образную под стойку...джой есть...правда он пака основной...но скоро думаю его в расход...а вот резистор хз скажи хоть как называецца...пашарюсь на птичке...и есче насчет исправления путем драйвероф...выложенные файлы настроек к любым подходят...у мя прост сайтек счас джой...на его основе все хачу делать
Заместитель Командира по Вооружению =Суровые Гансы=
|
|
| |
=SUG=Ti-j | Дата: Понедельник, 04.08.2008, 13:13 | Сообщение # 8 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| ещё пара моментов Сами педали можно дорабоать (величить площадь контакта с ногой), так будет удобней Расстояние между осями педалей у меня примерно 35см. Возможно это больше чем надо, но надо учесть и то, что при уменьшении радиуса (длины шатуна) увеличится кривизна траектории движения педалей. Советую заранее это обдумать и купить соответствующие пожеланиям шатуны.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=Ti-j | Дата: Понедельник, 04.08.2008, 13:28 | Сообщение # 9 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| На рынке идёшь к мужикам, которые продают разную радио-хрень. Говоришь: мне нужен переменный резистор на 100 килоОм (кОм) Он те говорит: вот ящик ищи сам )) Ищешь резистор с маркировкой 100кОм или 0,1Мом http://www.chipdip.ru/catalog/show/1694.aspx тут ессть фотки резисторов, но они могут быть и другими.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=Ti-j | Дата: Понедельник, 04.08.2008, 13:32 | Сообщение # 10 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| Настройка драйверов: посмотри в родных дровах джоя. Надо настроить так, чтобы когда ты повернёшь ось джоя не до упора (к примеру на половину), руль направления самолёта дошёл до крайнего положения. Смысл в том чтобы управлять полным диапозоном поворота руля, поворачивая джой на малый угол, не использую полный, доступный ход.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=pikas | Дата: Понедельник, 04.08.2008, 13:35 | Сообщение # 11 |
Группа: Штаб
Сообщений: 220
Статус: Offline
| Панятно..сенкс..буду собирать механическую часть согласно твоей схеме...зарание сори за плагиат)))
Заместитель Командира по Вооружению =Суровые Гансы=
|
|
| |
=SUG=Ti-j | Дата: Понедельник, 04.08.2008, 13:38 | Сообщение # 12 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| А чё у тя за Сайтек ? Просто в моём стоят датчики холла, если у тебя тоже, то это несколько меняет дело.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=pikas | Дата: Понедельник, 04.08.2008, 13:39 | Сообщение # 13 |
Группа: Штаб
Сообщений: 220
Статус: Offline
| у мя аапче дравоф на него нету...у мя самый простой ST550))))
Заместитель Командира по Вооружению =Суровые Гансы=
|
|
| |
=SUG=Ti-j | Дата: Понедельник, 04.08.2008, 13:42 | Сообщение # 14 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| тогда наверно резюки стоят.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=pikas | Дата: Понедельник, 04.08.2008, 13:45 | Сообщение # 15 |
Группа: Штаб
Сообщений: 220
Статус: Offline
| отсюда вывод...ниче не выйдет?
Заместитель Командира по Вооружению =Суровые Гансы=
|
|
| |
=SUG=Ti-j | Дата: Понедельник, 04.08.2008, 17:46 | Сообщение # 16 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| всё путём
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=Ti-j | Дата: Понедельник, 04.08.2008, 23:37 | Сообщение # 17 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| Нашёл интересную конструкцию: http://davi-pedali.narod.ru/yp.htm На взгляд они круче сайтековских ))) Респект автору.
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=Ti-j | Дата: Суббота, 30.08.2008, 23:54 | Сообщение # 18 |
Группа: Штаб
Сообщений: 365
Статус: Offline

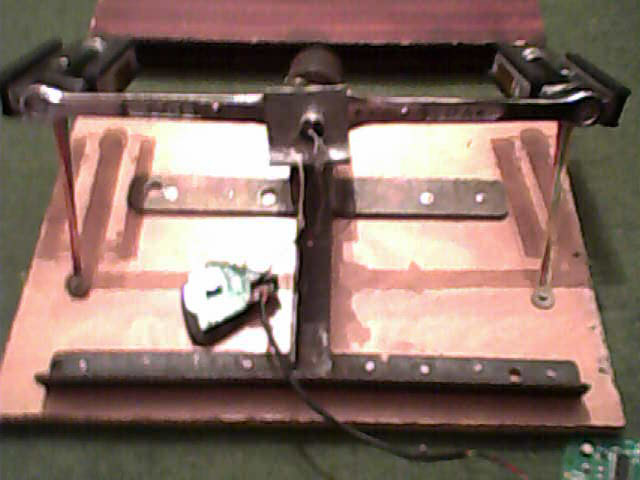

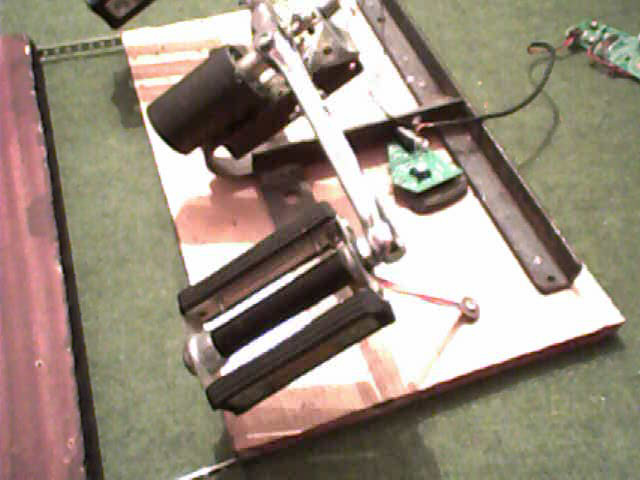

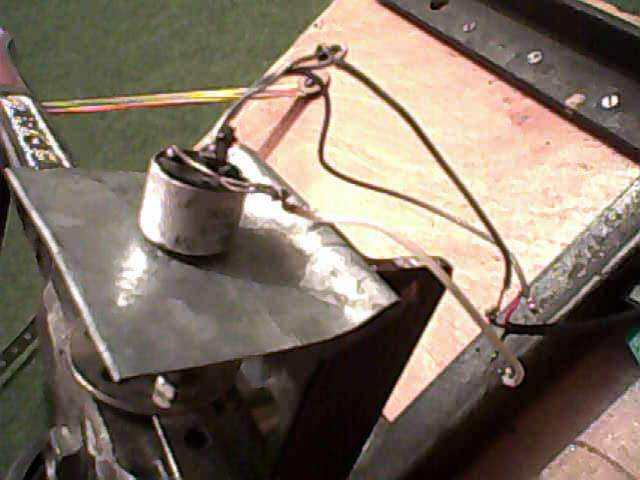

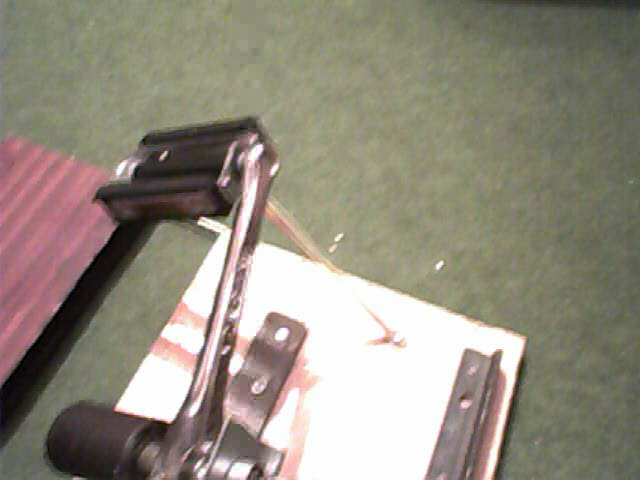

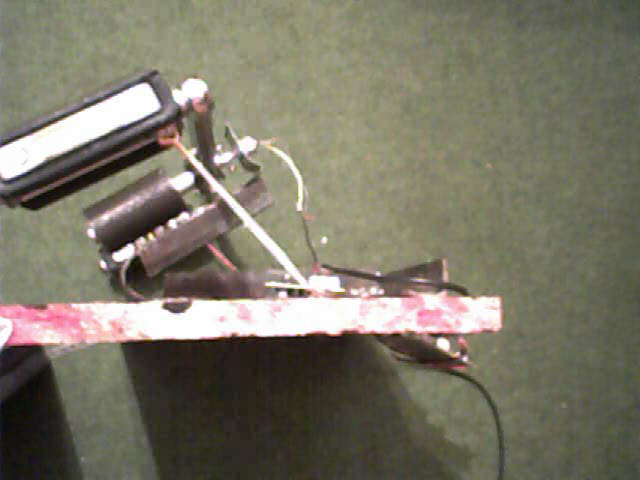

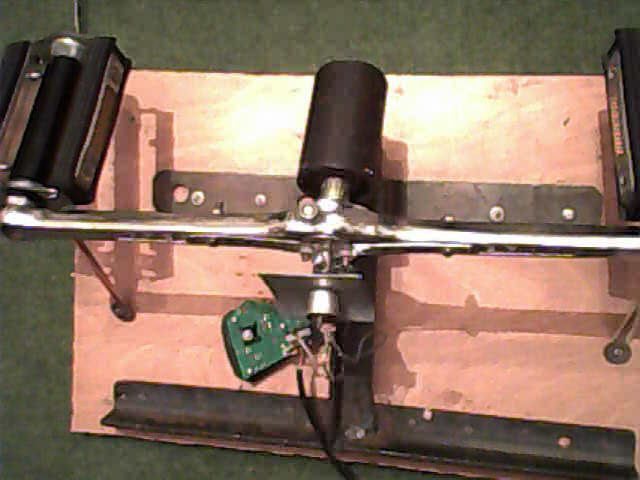

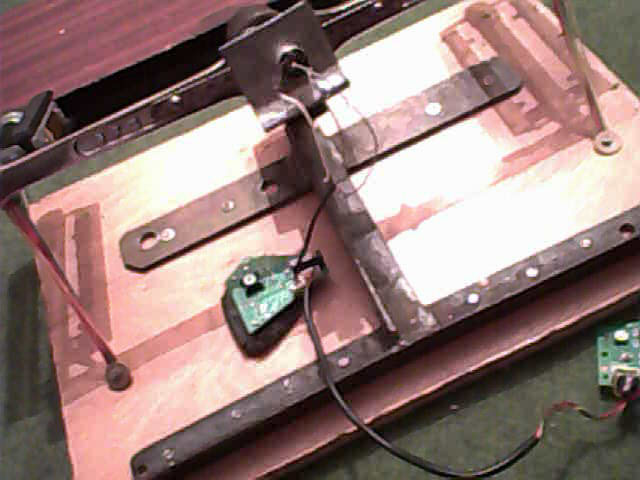

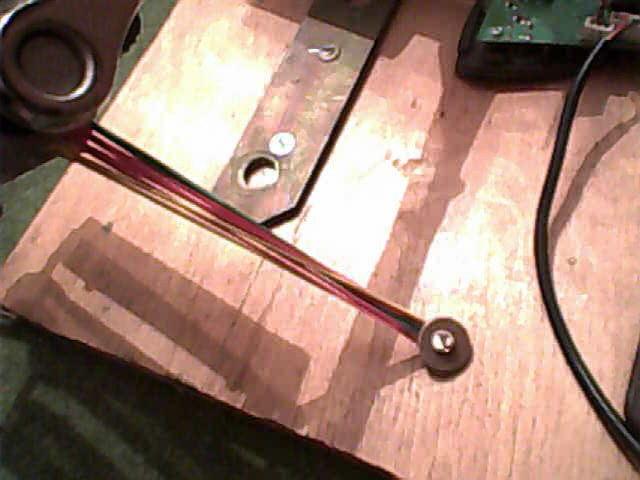

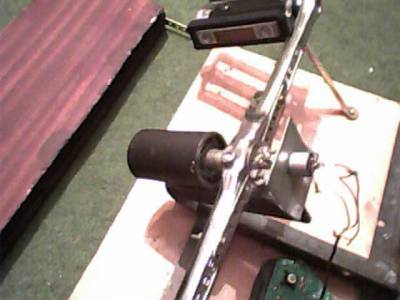

| Выкладываю фотки моих педалей-мутантов извините за качество, другой камеры не нашлось. Электроника пока валяется на проводах )) деревяшка перед педалями - для удобства "ногорасположения" ))
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=Ti-j | Дата: Суббота, 30.08.2008, 23:58 | Сообщение # 19 |
Группа: Штаб
Сообщений: 365
Статус: Offline
|
Заместитель Командира по Тылу Победа или смерть!
|
|
| |
=SUG=Ti-j | Дата: Суббота, 30.08.2008, 23:59 | Сообщение # 20 |
Группа: Штаб
Сообщений: 365
Статус: Offline
| Если что-то не понятно (где и чё на фотках) - спрашивайте.
